大型高溫老化室是針對高性能電子產品仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備、是各生產企業提高產品質量和競爭性的重要生產流程。

一、大型高溫老化室技術參數

1.內尺寸W4.3× H2.0 × D2.3m

2.溫度范圍：常溫～85℃

3.溫度上升時間：常溫升至85℃約須60分鐘

4.溫度偏差：≤ ±5.0℃

二、大型高溫老化室結構特征

2.1.保溫圍護結構

內箱材質高張力彩鋼板厚度達0.8mm

外箱材質高張力彩鋼板厚度達0.8mm

保溫材質100㎜厚一級耐火玻璃巖棉，保溫性能好，安全系數高。

高溫烤房頂部做到與天花板對接，總外高度為2500mm

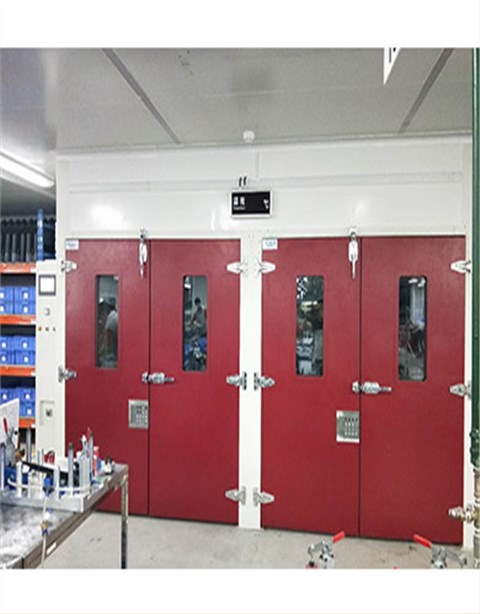

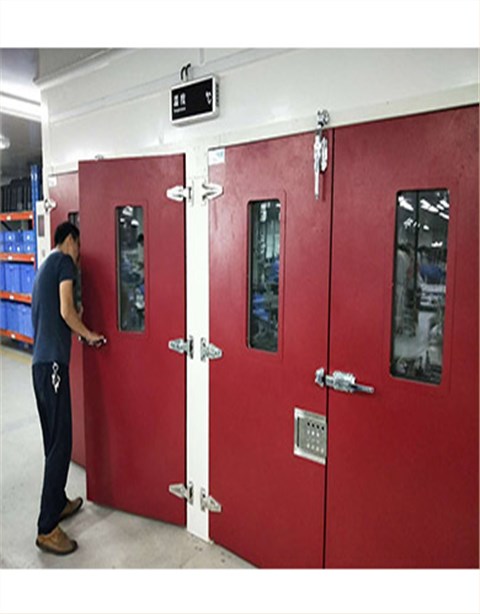

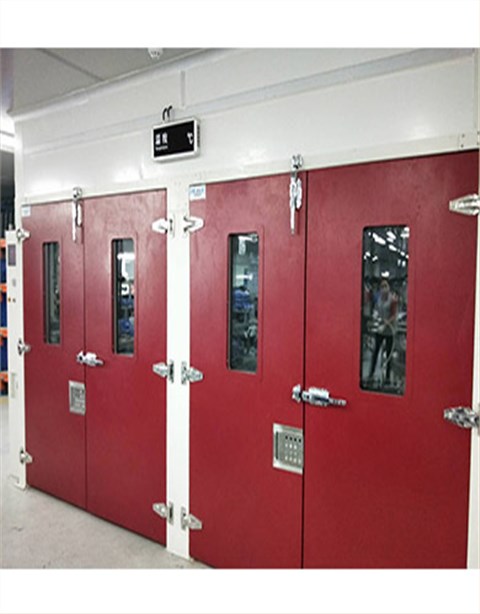

注：雙開門為紅色烤漆

2.2.降溫排氣系統：

降溫：當實際溫度高于設定溫度時，排氣系統動作且排氣閥門打開,引進外面冷空氣，冷卻室內之溫度，排氣的同時切斷加熱器之電源，當溫溫度降至設定點時，自動切斷排氣系統，并恢復恒溫控制。

超溫：當循環送風馬達故障或測試產品自身發熱，導致老化房?jī)?nèi)部

溫度不斷上升而超過設定目標值時，為確保產品安全，排氣降溫系統動作,導入冷空氣，同時防空焚保護器立即動作，且發出聲光報警訊號。

排風：當高溫烤房打開門時，排風機自動開啟，啟動排風裝置。

2.3.大型高溫老化室送風方式：不銹鋼離心風機+側面水平送風，頂部回風設計，風速、風壓皆符合試驗標準，并且在開關門瞬間溫度回穩時間快，保證室內溫度均勻.

2.4.加熱器：鰭片式散熱管鎳鉻合金U型高效加熱器，自動演算高精確度PID+SSR控制（演算周期：1～4S可設），使其熱損耗量與加熱量相當，故比傳統ON/OFF控制省電約10%

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

三、大型高溫老化室控制器

7英寸中／英文顯示的彩色溫度程控調節儀，該控制儀采用LCD彩色液晶顯示觸摸屏，控制系統采用人機對話方式；具有自動、智能、人性化的設計。控制系統采用兩路輸入、兩路輸出的控制方式，控制溫度，可顯示運行時間、加熱器、制冷機組、風機的工作狀態。可自動組合加熱系統制冷系統、循環風機等子系統工作，從而保證整個溫度控制系統的高控制質量；控制系統還具備自檢測、自診斷功能，自動進行故障顯示、報警。
